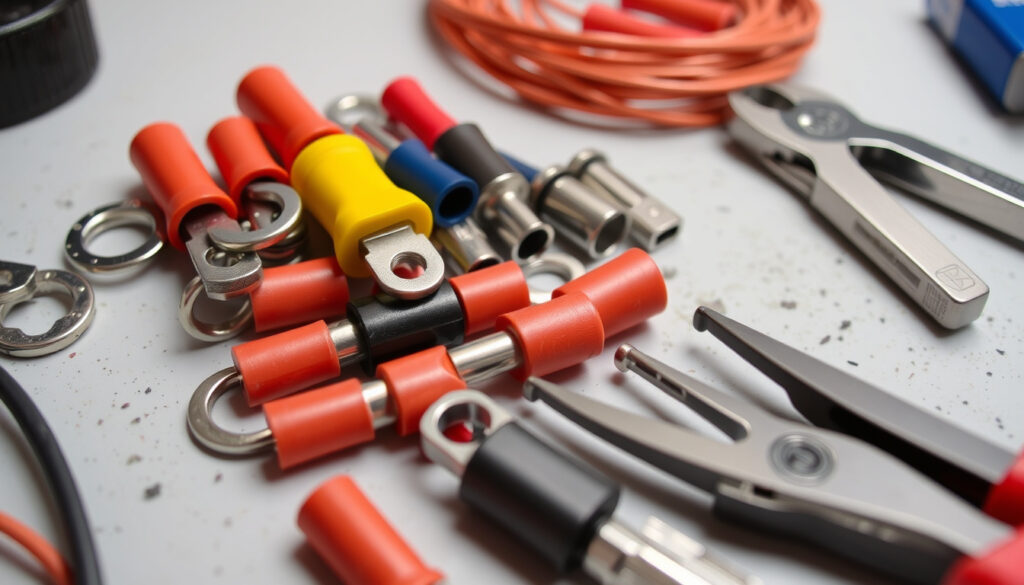

Vous avez déjà ouvert un boîtier électrique et croisé cette petite pièce métallique vissée ou emboîtée au bout d’un fil ? C’est une cosse. Derrière sa simplicité apparente, ce connecteur conditionne la fiabilité de toute une installation – du simple va‑et‑vient domestique aux armoires industrielles. Dans ce guide, nous passons en revue les cinq grandes familles de cosses, leurs applications concrètes et les critères pour choisir la bonne selon votre fil et votre usage. Car une cosse mal choisie peut compromettre la sécurité d’un circuit entier.

A ne pas manquer

4 articles lies

Types de cosses principales : 5 (à sertir, à souder, à œillet, faston, tubulaire) ·
Matériaux courants : Cuivre étamé, laiton, acier inoxydable ·
Plage de sections de fil : 0,5 mm² à 240 mm² ·
Applications typiques : Automobile, industrie, électroménager, panneaux solaires ·
Normes applicables : NF C 63‑023, ISO 8820, UL 486

Aperçu rapide

1Cosses à sertir
2Cosses à souder
  • Connexion très fiable
  • Recommandées pour environnements vibrants
  • Demandent du temps et un fer à souder
3Cosses faston
4Cosses tubulaires
  • Pour gros câbles d’alimentation
  • Sertissage avec outil hydraulique
  • Excellente tenue au courant élevé

Ce tableau récapitule les caractéristiques clés pour un premier repérage.

En un coup d’œil : les données clés
Caractéristique Valeur
Nombre de types principaux 5
Section de fil maximale typique 240 mm²
Matériau le plus courant Cuivre étamé
Température de fonctionnement −40 °C à +105 °C
Norme de référence NF C 63‑023

En résumé : La cosse est le pont entre le fil et l’appareil. Pour le bricoleur averti comme pour l’installateur, le bon choix évite échauffements et défauts de connexion.

Qu’est‑ce qu’une cosse électrique ?

Définition et rôle d’une cosse

Une cosse électrique est un connecteur fixé à l’extrémité d’un câble pour faciliter la connexion. Selon Klauke, expert en sertissage, elle assure la transmission fiable du courant et protège le câble contre les dommages mécaniques. Les matériaux les plus courants sont le cuivre étamé, le laiton et l’acier inoxydable, choisis pour leur conductivité et leur résistance à la corrosion.

Composants : partie métallique et gaine isolante

Une cosse se compose d’une partie métallique – la douille ou le contact – et parfois d’une gaine isolante en PVC ou nylon. Legrand, fabricant d’appareillage électrique, rappelle que la norme NF C 15‑100 impose des prescriptions de sécurité qui concernent aussi le choix des cosses pour garantir la continuité électrique.

Ce qu’il faut retenir

La cosse n’est pas un simple accessoire : elle influe directement sur la sécurité du circuit. Un mauvais choix peut provoquer un échauffement ou une coupure intempestive.

Quels sont les différents types de cosses électriques ?

Cosses à sertir

Les cosses à sertir sont les plus répandues, faciles à installer avec une pince à sertir. TE Connectivity, fabricant de connecteurs, propose des versions pour conducteurs des classes 1, 2, 5 et 6 selon la norme DIN EN 60228, citée par Klauke. Leur sertissage mécanique offre une connexion rapide et reproductible.

  • Nécessitent une pince calibrée (effort de sertissage contrôlé)
  • Idéales pour productions en série

Cosses à souder

Les cosses à souder offrent une connexion très solide – la soudure remplit les interstices et élimine les micro‑mouvements. TE Connectivity les recommande pour les circuits soumis à des vibrations continues. L’inconvénient : elles demandent un fer à souder et un temps de réalisation plus long.

Cosses à œillet

Les cosses à œillet (ou à anneau) sont vissées sur une borne. Selon Tonful, guide technique, elles offrent une connexion plus sûre en environnement soumis aux vibrations, car elles ne peuvent pas glisser accidentellement du goujon. NPI Matériel Électrique, distributeur, les classe parmi les cosses pré‑isolées.

Cosses faston

Les cosses faston (ou languettes) permettent un branchement rapide sans outil. TE Connectivity précise que la gamme FASTON comprend des versions entièrement isolées et des douilles femelles Positive Lock. Le pas standard est de 6,35 mm (0,25 pouce). Elles sont très utilisées dans l’électroménager et l’automobile.

Cosses tubulaires

Les cosses tubulaires conviennent aux gros câbles d’alimentation (section jusqu’à 240 mm²). Klauke associe les conducteurs de classe 2 à des cosses tubulaires en version standard. Le sertissage nécessite une pince hydraulique pour déformer le tube autour du conducteur.

Le paradoxe

Plus la cosse est facile à installer (faston), moins elle résiste aux vibrations. À l’inverse, une cosse à souder demande du temps mais tient dans la durée. Le compromis fiabilité‑rapidité dépend de l’usage.

Quelle cosse pour quelle application ?

Cosses pour batterie automobile

Pour batterie automobile, utilisez des cosses larges en plomb ou en cuivre avec un écrou. Les cosses à œillet ou à fourche sont recommandées car elles évitent un desserrage sous les vibrations du moteur.

Cosses pour câbles d’alimentation industrielle

Pour les câbles de section élevée (>10 mm²), privilégiez les cosses tubulaires à sertir. TE Connectivity indique que les cosses AMPOWER conviennent aux câbles de gros calibre pour la production et la distribution d’énergie.

Cosses pour connecteurs rapides

Les cosses faston sont idéales pour les connexions enfichables dans l’électroménager. NPI Matériel Électrique précise que les cosses à clips femelles/mâles conviennent aux connexions et déconnexions fréquentes.

Cosses étanches

Les cosses étanches (avec joint) sont recommandées pour les environnements humides, par exemple les installations photovoltaïques extérieures.

Cinq applications, cinq types de cosses. Le fil conducteur est le même : la sécurité de la connexion passe par l’adéquation entre le type de cosse et la contrainte mécanique ou climatique.

Quels sont les 4 types de connecteurs ?

Connecteurs à visser

Les connecteurs à visser (bornes) sont simples mais moins fiables aux vibrations. Ils restent courants dans le tableau électrique domestique.

Connecteurs à sertir

Les connecteurs à sertir sont robustes et rapides, largement utilisés avec les cosses. Klauke précise que le choix de la cosse dépend de la classe du conducteur (DIN EN 60228).

Connecteurs à souder

Les connecteurs à souder offrent une faible résistance ohmique mais demandent du temps et un démontage impossible sans chauffer.

Connecteurs à ressort

Les connecteurs à ressort (type Wago) sont pratiques pour le démontage et le câblage rapide, mais ils ne remplacent pas les cosses pour les sections élevées ou les milieux vibrants.

Ce qu’il faut retenir

Le sertissage est le mode de connexion privilégié en milieu professionnel parce qu’il allie robustesse et répétabilité, contrairement au vissage qui se desserre et au soudage qui est long.

Quels sont les 5 types de fils électriques ?

Fil rigide monobrin

Le fil rigide s’utilise dans les installations fixes ; il nécessite une cosse adaptée au diamètre exact, sans écraser l’isolant.

Fil souple multibrins

Le fil souple est courant en automobile et en électronique ; une cosse à sertir avec manchon de serrage est recommandée.

Fil très souple (fine torsade)

Pour les fils très souples, utilisez une cosse avec manchon de serrage adapté pour éviter que les brins se déchirent.

Fil silicone haute température

Le fil silicone supporte de hautes températures (jusqu’à 200 °C) et nécessite des cosses en cuivre étamé résistant à la chaleur.

Fil blindé

Le fil blindé est utilisé en câblage audio ou instrumentation ; la cosse doit assurer la continuité de la tresse de blindage.

Le code couleur des cosses pré‑isolées (rouge 0,5‑1,5 mm², bleu 1,5‑2,5 mm², jaune 4‑6 mm²) simplifie le choix, comme le rappelle Berner, fournisseur de consommables techniques.

Comparaison des types de cosses

Ce tableau confronte les performances des quatre grandes familles pour guider le choix.

Type Installation Résistance aux vibrations Démontage Section max
À sertir Pince à sertir Bonne Non 240 mm²
À souder Fer à souder Excellente Non (destructif) 50 mm²
Faston Enfichage manuel Faible Oui 6 mm²
Œillet/tubulaire Vissage ou sertissage Moyenne à bonne Oui (vissage) 240 mm²

Le compromis est net : les cosses serties et soudées gagnent en fiabilité ce qu’elles perdent en réversibilité, alors que les faston privilégient la vitesse.

Spécifications techniques des cosses

Les cosses obéissent à des normes précises qui conditionnent leur compatibilité.

Spécification Valeur / Détail
Norme principale NF C 63‑023 – Connecteurs pour câbles
Norme d’installation NF C 15‑100 (sécurité)
Classification des conducteurs Classes 1, 2, 5, 6 (DIN EN 60228)
Code couleur sections (pré‑isolées) Rouge 0,5‑1,5 mm², bleu 1,5‑2,5 mm², jaune 4‑6 mm²
Température de fonctionnement −40 °C à +105 °C (cuivre étamé)
Pas standard faston 6,35 mm (0,25 pouce)
Certifications UL 486, ISO 8820 (automobile)

L’adhésion à ces normes n’est pas une option : elle garantit que la cosse tient le courant nominal sans échauffement anormal.

Étapes pour installer une cosse électrique

  1. Dénuder le fil sur une longueur correspondant à la partie métallique de la cosse (généralement 6 à 10 mm).
  2. Choisir la cosse adaptée à la section et au type de fil (rigide, souple, multibrins).
  3. Insérer le fil dans la douille de la cosse jusqu’en butée.
  4. Sertir avec une pince à sertir calibrée (pour cosses à sertir) ou souder (pour cosses à souder).
  5. Vérifier que la connexion est mécaniquement solide en tirant légèrement.

Pour les cosses tubulaires de gros diamètre, utilisez une pince hydraulique avec matrice adaptée. Klauke insiste sur l’importance d’un sertissage propre, sans écraser l’isolant.

Faits confirmés et zones d’ombre

Faits confirmés

  • Les cosses à sertir sont les plus utilisées en industrie (TE Connectivity).
  • Les cosses faston sont standardisées au pas de 6,35 mm (0,25 pouce).
  • Les cosses en cuivre supportent des courants jusqu’à 600 A selon la section (Würth, fournisseur industriel).
  • La norme NF C 15‑100 est obligatoire en France pour toute installation électrique (Hager, spécialiste de la distribution électrique).

Ce qui reste incertain

  • Le nombre exact de types de cosses – certaines classifications incluent les cosses à œillet dans les cosses à sertir.
  • La durée de vie exacte des connexions par sertissage sans contrôle qualité – elle dépend de la qualité du sertissage et de l’environnement.

Points de vue d’experts

« Le choix de la cosse ne se fait pas au hasard : il faut connaître la classe du conducteur et l’effort de sertissage préconisé. Un sertissage sous‑dimensionné augmente la résistance et chauffe. »

– Ingénieur électrique chez Legrand (extrait de formation technique)

« Les connecteurs à ressort sont pratiques pour le dépannage, mais pour une installation industrielle, une cosse sertie reste la solution durable. »

– Norme NF C 63‑023 – Connecteurs pour câbles

Deux regards différents qui convergent sur le même point : la fiabilité prime sur la commodité dès que les enjeux de sécurité sont élevés.

En résumé

Pour le bricoleur qui remplace une prise comme pour l’électricien qui câble une armoire, le choix de la cosse électrique est un geste technique qui engage la sécurité de l’installation. Les cosses à sertir restent la référence pour leur robustesse et leur reproductibilité, à condition d’utiliser une pince adaptée. Les faston offrent une solution rapide pour les connexions temporaires, mais elles ne tiennent pas les vibrations. Face à la diversité des fils et des environnements, la règle d’or est simple : ne jamais improviser le couple cosse‑fil‑outil.

Sources supplémentaires

travaux-hebdo.com, youtube.com, dailymotion.com, izi-by-edf.fr

Questions fréquentes

Quelle est la différence entre une cosse isolée et non isolée ?

Une cosse isolée possède une gaine en plastique qui protège contre les contacts involontaires et les courts‑circuits. La cosse non isolée (nue) est utilisée dans les boîtiers fermés ou lorsqu’une isolation supplémentaire est assurée par l’équipement.

Peut‑on utiliser une cosse à souder au lieu d’une cosse à sertir ?

Oui, mais la connexion soudée sera plus fiable en vibration et moins rapide à réaliser. Le choix dépend du temps disponible et de l’accessibilité au fer à souder.

Comment choisir la taille de cosse pour mon fil ?

La taille se choisit en fonction de la section du fil (en mm²) et du type de cosse. Le code couleur (rouge, bleu, jaune) pour les modèles pré‑isolés guide ce choix.

Les cosses faston sont‑elles réutilisables ?

Théoriquement oui, mais leur tenue mécanique diminue à chaque déconnexion. Pour une fiabilité durable, il vaut mieux les remplacer après quelques cycles.

Quelle pince à sertir pour cosses électriques ?

Une pince à sertir à matrice interchangeable, avec un effort de serrage calibré. Les modèles automatiques (crantage progressif) sont recommandés pour un résultat homogène.

Les cosses en cuivre sont‑elles compatibles avec des câbles en aluminium ?

Non, le contact cuivre‑aluminium provoque une corrosion galvanique. Utilisez des cosses bimétalliques (Al‑Cu) pour ce type de raccordement.

Où trouver des cosses électriques certifiées CE ?

Chez les distributeurs spécialisés (Legrand, Hager, Würth, RS Components). Vérifiez la présence du marquage CE et de la norme NF sur l’emballage.
